アルミ床下点検口 シンワ床下ハッチ(色:ブロンズ・シルバー)

<<前のページへ 次ページへ >>
  • 木質系床にマッチする点検口です。
  • 床下配管などの点検にご使用下さい。
  • 補強チャンネルにより、内枠床材はたわまず強固です。
<<前のページへ 次ページへ >>
品名 梱包 価 格
(/台)

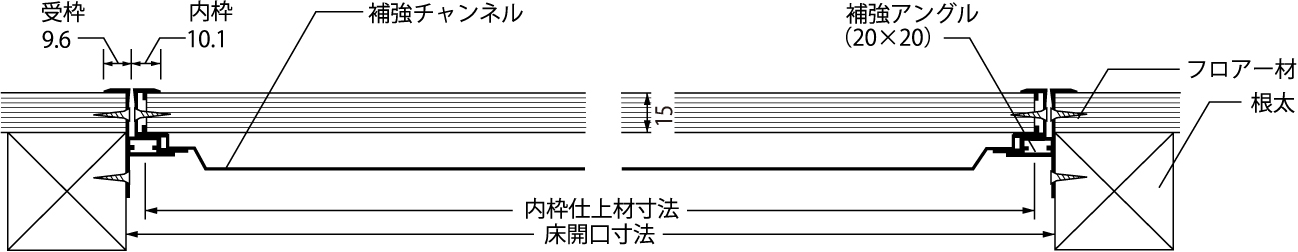

床開口寸法 内枠仕上材寸法 備 考
シンワ床下ハッチ30ブロンズ 10台 7,600円 303×303 288×288
シンワ床下ハッチ45ブロンズ 10台 7,600円 460×460 445×445
シンワ床下ハッチ60ブロンズ 10台 9,600円 606×606 591×591
シンワ床下ハッチ30シルバー 10台 7,600円 303×303 288×288
シンワ床下ハッチ45シルバー 10台 7,600円 460×460 445×445
シンワ床下ハッチ60シルバー 10台 9,600円 606×606 591×591



 床組
  • 床組には束を入れて十分な強度を確保してください。
  • 補強大引は、90mm以上の厚みのものを使用してください。
    根太は全周に回してください。
 受枠の取付
  • 受枠を付属皿ビスでフロアーに取付る。
  • 補強アングルを受枠の下部に取付る。
    注:フロアーと受枠、受枠と補強アングルとの間に隙間のないように施工してください。
 内蓋の加工
  • 厚みを15mm確保して下さい。
  • 板厚が12mmの場合は2.7mm合板を接着して厚みを確保して下さい。
  • フロアーの場合、板の継目が中央になるよう切断し、接着して下さい。
  • フロアーの場合、溝が残らないように加工して下さい。
  • 蓋板の反りに十分注意して下さい。
  • 取手の穴位置は、89mm×23mmの寸法で横長にあけて下さい。
  • 内蓋枠の一辺をはずし、フロアーをはめこみ、ネジで固定して下さい。
  • 取手と、取手カバーを付属ネジで取付て下さい。
  • 補強チャンネルをフロアーのつなぎ目に垂直に取付て下さい。

CADデータはこちらからダウンロードして下さい。
価格には、工賃、運賃、消費税は含まれておりません。
商品改良のため、変更または廃版にすることがございます。
