アルミ天井点検口　シンワ気密ハッチ
＜＜前のページへ 次ページへ ＞＞

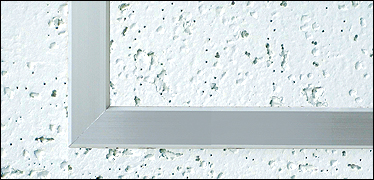

  • 気密性を追求したパッキン付きの天井点検口です。
  • コーキング処理をしますと気密性がさらに増します。
  • 60角品は2点錠となります。
  • 多湿な場所用に錠軸がステンレス製仕様品もございます。

＜＜前のページへ 次ページへ ＞＞
商品名 コード 梱包 価 格
(/台) 		天井開口寸法 内枠仕上材寸法 外枠の取付 備考
取付
金具 		吊り
金具
シンワ気密ハッチ30
(受注生産品)		 814-3000 10台 11,000円 306×306 270×270 ○

シンワ気密ハッチ45 814-4500 10台 11,000円 457×457 422×422 ○

シンワ気密ハッチ60 814-6000  5台 15,000円 608×608 574×574 ○

シンワ気密ハッチ30A
(受注生産品)		 815-3000 10台 11,600円 306×306 270×270
○
シンワ気密ハッチ45A 815-4500 10台 11,600円 457×457 422×422
 ○
シンワ気密ハッチ60A 815-6000  5台 15,800円 608×608 574×574
○
シンワ気密ハッチ45
ステン軸
（受注生産品）		 814-450S 10台 12,200円 457×457 422×422 ○
   錠軸：
ステンレス製
シンワ気密ハッチ60
ステン軸
（受注生産品）		 814-600S  5台 17,400円 608×608 574×574 ○
  錠軸：
ステンレス製
シンワ気密ハッチ45A
ステン軸
（受注生産品）		 815-450S 10台 12,800円 457×457 422×422
 ○ 錠軸：
ステンレス製
シンワ気密ハッチ60A
ステン軸
（受注生産品）		 815-600S  5台 18,200円 608×608 574×574
○ 錠軸：
ステンレス製
＊耐震用部材はこちら

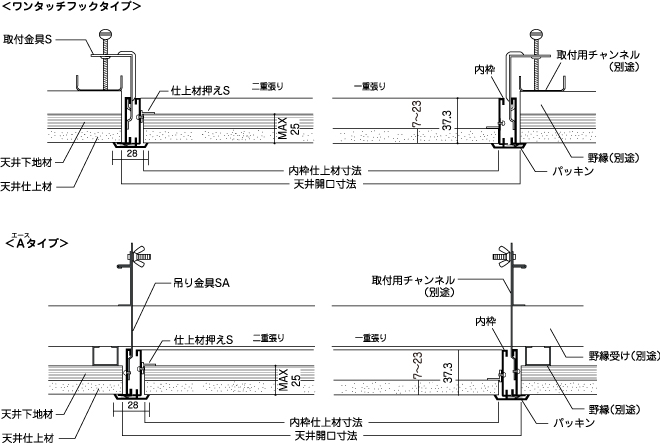

外枠取り付け方法

 ・・・ ワンタッチフックタイプ（取付用チャンネルをねかせて取付金具のボルトで固定）

・・・ Ａ(エース)タイプ (吊り金具を取付用チャンネルにかませて固定)
内枠ボードの固定 ・・・ ビス止めタイプ



こちらをクリックするとPDFにて施工方法をご覧いただけます。
CADデータはこちらからダウンロードして下さい。
吊り金具方式(Ａタイプ)は、(一社)公共建築協会より評価されております。＜評価第971-02600704号＞
錠の開閉は、コインまたはドライバーを使い９０度に回転させ開閉します。
価格には、工賃、運賃、消費税は含まれておりません。
商品改良のため、変更または廃版にすることがございます。
