アルミ耐震見切B
(押出品)<先付けタイプ>(色:シルバー・ホワイト)

<<前のページへ 次ページへ >>
 カラー見本は下記の注意点をご了承の上、ご覧ください
  • 色はパソコンの画面やプリンタではメーカー・機種・各種設定・ご使用環境・ご使用年数などにより差があり、本来の色を正確に表現できない場合があります。あくまで参考程度にしてください。
    カットサンプルを用意していますので、メールでご請求いただくか、全国の営業所に、お問い合わせ下さい
  • ロットにより色ムラが生じる場合もありますので、ご了承下さい。
  • 下記のカラーサンプルをクリックすると大きなサイズでご覧いただくことができます。

シルバー ホワイト
品名 コード 長さ 梱包数 価格
(/本)
アルミ耐震見切B50 601-0050 2000mm 10本 2,880円
(ジョイント10個入)
断面図
品名 コード 長さ 梱包数 価格
(/本)
アルミ耐震見切B50ホワイト 601-5050 2000mm 10本 4,310円
(ジョイント10個入)
断面図
品名 コード 長さ 梱包数 価格
(/本)
アルミ耐震見切B75 601-0075 2000mm 10本 4,170円
(ジョイント10個入)
断面図
品名 コード 長さ 梱包数 価格
(/本)
アルミ耐震見切B75ホワイト 601-5075 2000mm 10本 6,330円
(ジョイント10個入)
断面図
品名 コード 長さ 梱包数 価格
(/本)
アルミ耐震見切B130 601-0130 2000mm 10本 6,330円
(ジョイント10個入)

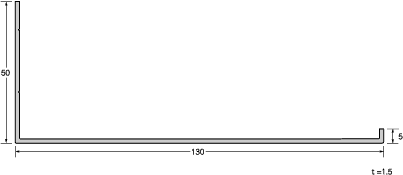

断面図
品名 コード 長さ 梱包数 価格
(/本)
アルミ耐震見切B130ホワイト 601-5130 2000mm 10本 9,490円
(ジョイント10個入)

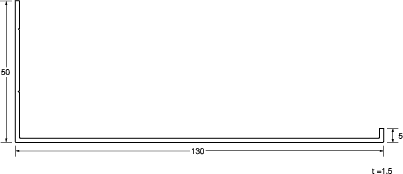

断面図
<<前のページへ 次ページへ >>

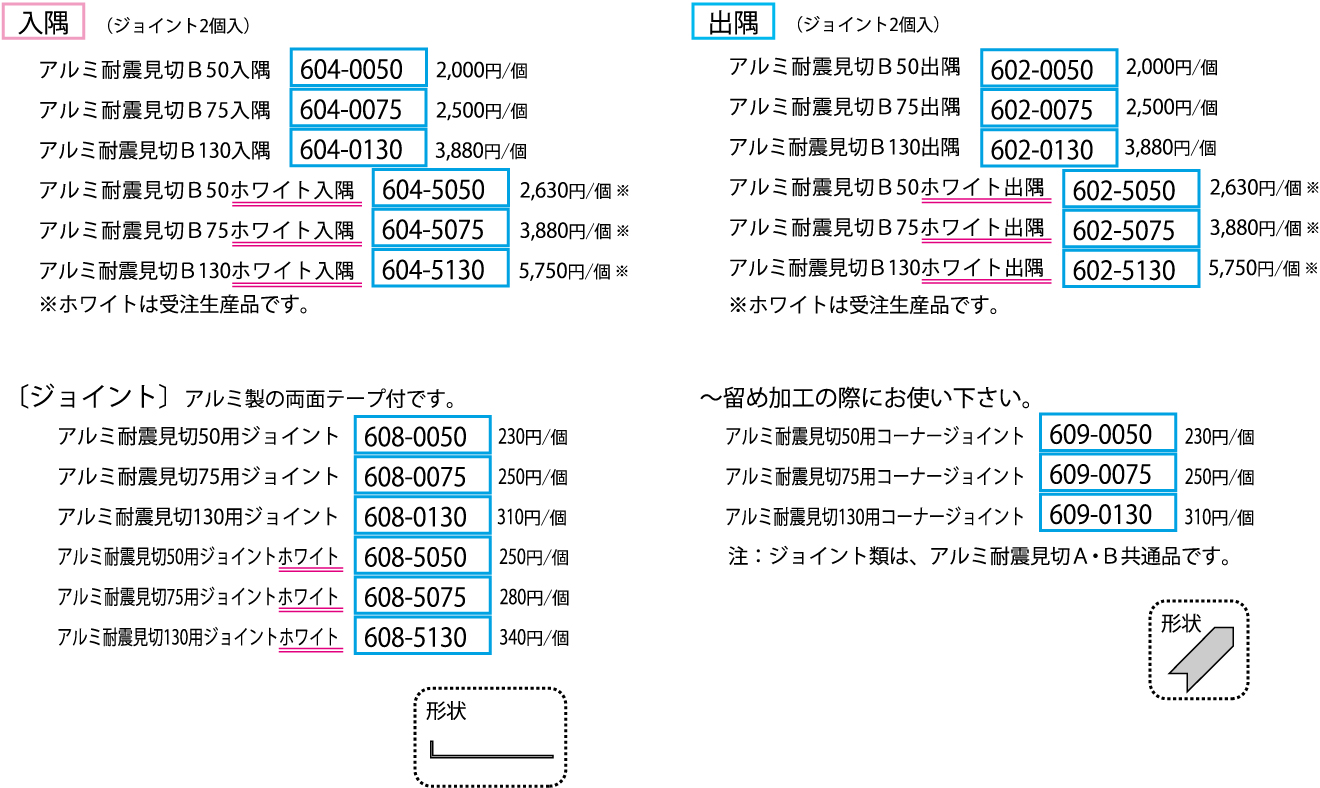

< 役 物 >

CADデータはこちらからダウンロードして下さい。

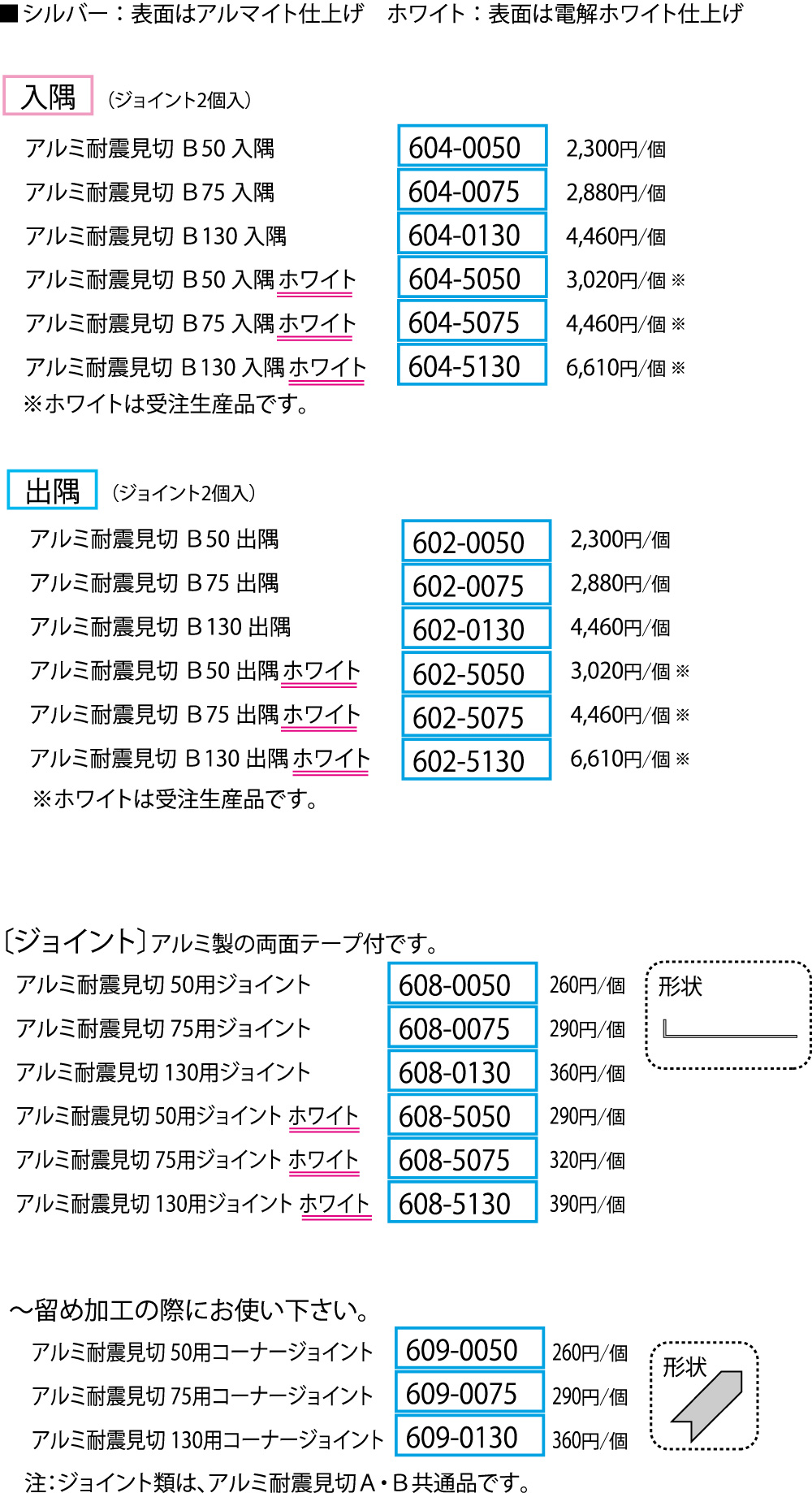

シルバー:表面はアルマイト仕上げ ホワイト:表面は電解着色ホワイト仕上げ
焼付け塗装は受注生産です。
価格には、工賃、運賃、消費税は含まれておりません。
商品改良のため、変更または廃版にすることがございます。
R加工は対応しておりません。

<1>壁下地
壁面の下地は平滑に仕上げて下さい。(不陸がある場合、波打ちが発生する恐れがあります。)
壁面は天井高より150mm程度上方まで仕上げて下さい。
<2>墨出し
各スパンの壁面または柱面などに、陸墨を基準にアルミ耐震見切Bの取付け位置の墨出しを行って下さい。
<3>天井軽量鉄骨下地の施工
設定されたクリアランスになるよう、天井軽量鉄骨下地施工を行って下さい。
天井高(下地レベル)及び水平精度を確認し調整して下さい。

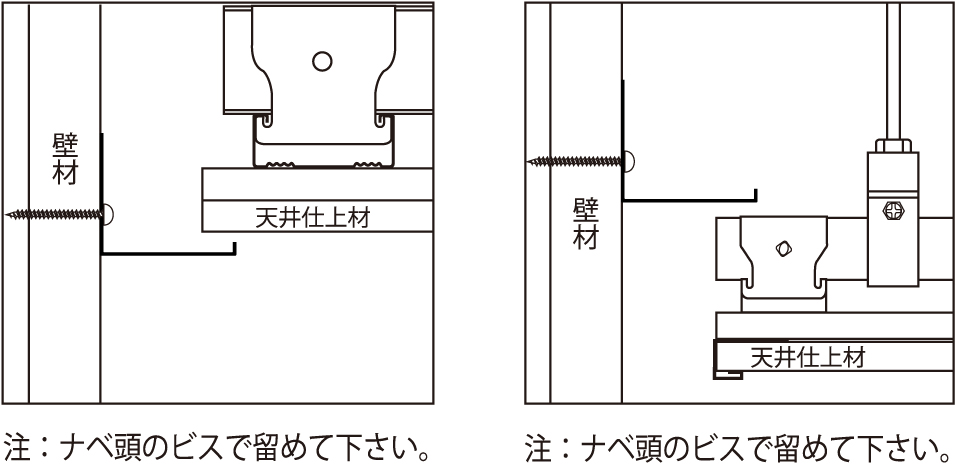

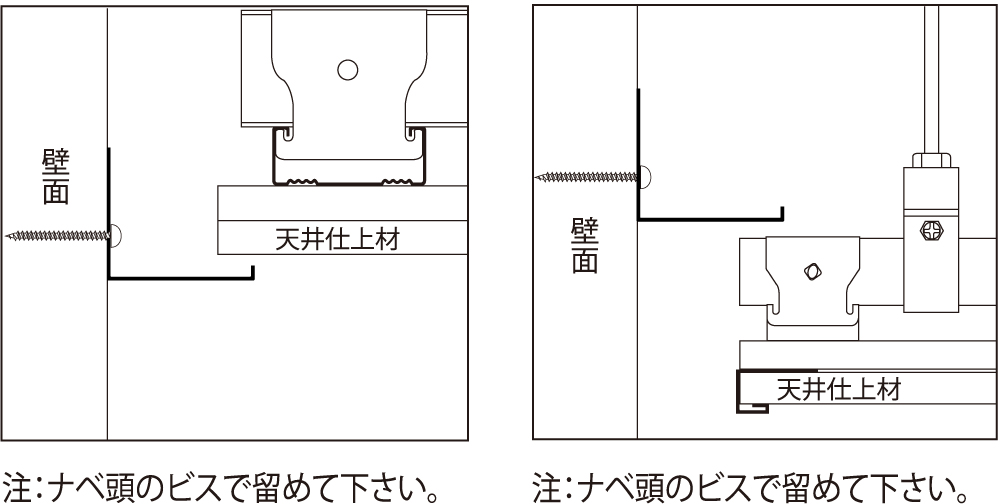

<4>アルミ耐震見切Bの取付け(ナベ頭のビスで取付けます。)
壁面または柱面などの墨出し位置に合わせて、アルミ耐震見切Bを両端及び壁下地材の間隔でビス留めして
   下さい。(推奨303mm
   ●製品取付けには、ナベ頭のビスをご使用下さい。
   ●製品変形が起きないよう、ビスの締め付け過ぎに注意して下さい。

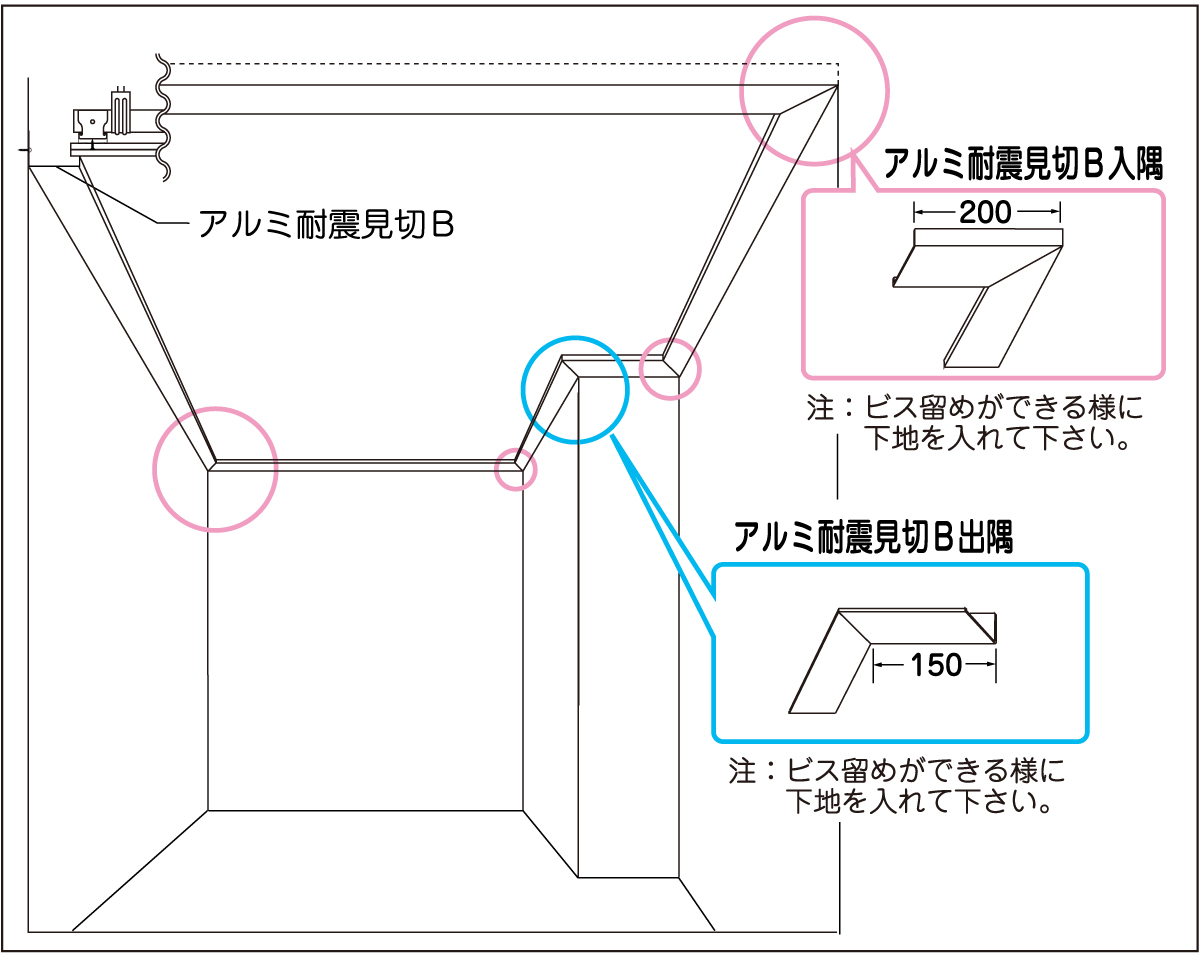

   ●出入隅部は、ビス留めができる様に下地を入れて下さい。
   ●取付用のビスは下地によって異なります。
   ●モルタル下地の場合は最大455mm間隔以内でビス留めして下さい。
   ●本体同士及び役物の接続には、ジョイント部材を使用して下さい。
   ●アルミ耐震見切Bは、温度により多少の伸縮が考えられますので、冬期施工の場合、予め多少の伸びを考慮
    して本体同士及び役物のジョイント部で隙間を確保して下さい。
