アルミ天井点検口 シンワ目地ハッチMSA[外枠目地・内枠目地]

<<前のページへ 次ページへ >>
  • 外枠がストレート形状で、スリムさを追求しました。
  • 外枠の取付けが、ビスを使わずスピーディーにできます。
  • 後付施工も可能です。
<<前のページへ 次ページへ >>
商品名 コード 梱包 価格(/台) 天井開口寸法 内枠仕上材
寸法
捨張り材
寸法
シンワ
目地ハッチMS30A
810-3000 10台 8,400円 303×303 287.5×287.5 268×268
シンワ
目地ハッチMS45A
810-4500 10台 9,600円 455×455 439.5×439.5 420×420
シンワ
目地ハッチMS60A
810-6000 5台 12,000円 606×606 590.5×590.5 571×571
シンワ
目地ハッチMS30A
ホワイト
810-3010 10台 10,800円 303×303 287.5×287.5 268×268
シンワ
目地ハッチMS45A
ホワイト
810-4510 10台 13,200円 455×455 439.5×439.5 420×420
シンワ
目地ハッチMS60A
ホワイト
810-6010 5台 15,600円 606×606 590.5×590.5 571×571
*耐震用部材はこちら

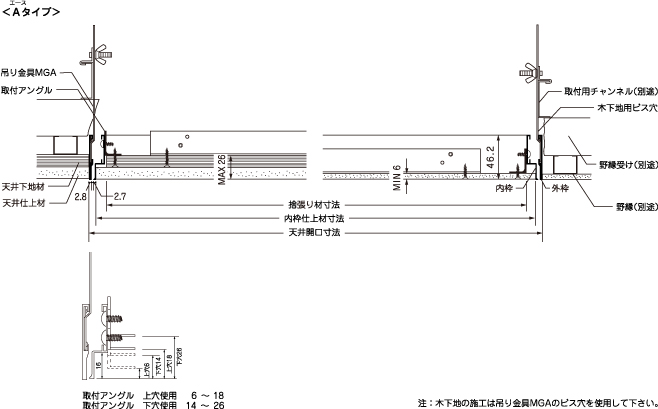

外枠取り付け方法

・・・ A(エース)タイプ (吊り金具を取付用チャンネルにかませて固定)
ビスは使用しません。
内枠ボードの固定 ・・・ 取付アングル



こちらをクリックするとPDFにて施工方法をご覧いただけます。

CADデータはこちらからダウンロードして下さい。
外枠の取付けはすべて吊り金具式です。吊り金具は、ビス止めなしで施工できます。

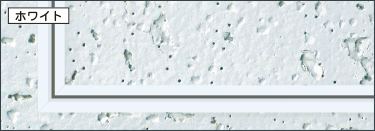

ホワイトは電解着色品です。
吊り金具方式(Aタイプ)は、(一社)公共建築協会より評価されております。<評価第971-02600704号>
価格には、工賃、運賃、消費税は含まれておりません。
商品改良のため、変更または廃版にすることがございます。
