アルミ天井点検口　シンワ目地ハッチＭＡ［外枠目地・内枠目地］

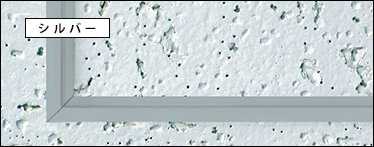

（色：シルバー・ホワイト）
＜＜前のページへ 次ページへ ＞＞
  • 外枠の掛りで、施工がスムーズにできます。
  • 外枠の取付けが、ビスを使わずスピーディーにできます。
  • 後付施工も可能です。
＜＜前のページへ 次ページへ ＞＞
商品名 コード 梱包
価格(/台)		 天井開口寸法
(先付け) 		天井開口寸法
(後付け)		 捨張り
開口寸法 		内枠仕上材
寸法 		捨張り材
寸法
シンワ
目地ハッチ
Ｍ30Ａ		 811-3000 10台
8,400円		 300×300 303×303 303×303 287.5×287.5 268×268
シンワ
目地ハッチ
Ｍ45Ａ		 811-4500 10台
9,600円		 452×452 455×455 455×455 439.5×439.5 420×420
シンワ
目地ハッチ
Ｍ60Ａ		 811-6000 5台
12,000円		 603×603 606×606 606×606 590.5×590.5 571×571
シンワ
目地ハッチ
Ｍ30Ａ
ホワイト		 811-3010 10台
10,800円		 300×300 303×303 303×303 287.5×287.5 268×268
シンワ
目地ハッチ
Ｍ45Ａ
ホワイト		 811-4510 10台
13,200円		 452×452 455×455 455×455 439.5×439.5 420×420
シンワ
目地ハッチ
Ｍ60Ａ
ホワイト		 811-6010 5台
15,600円		 603×603 606×606 606×606 590.5×590.5 571×571
＊耐震用部材はこちら

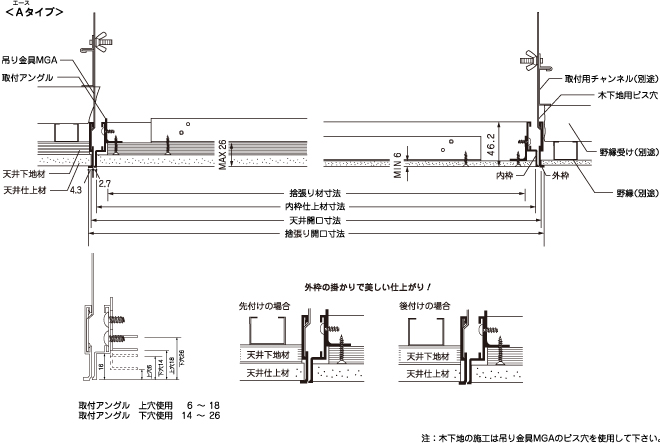

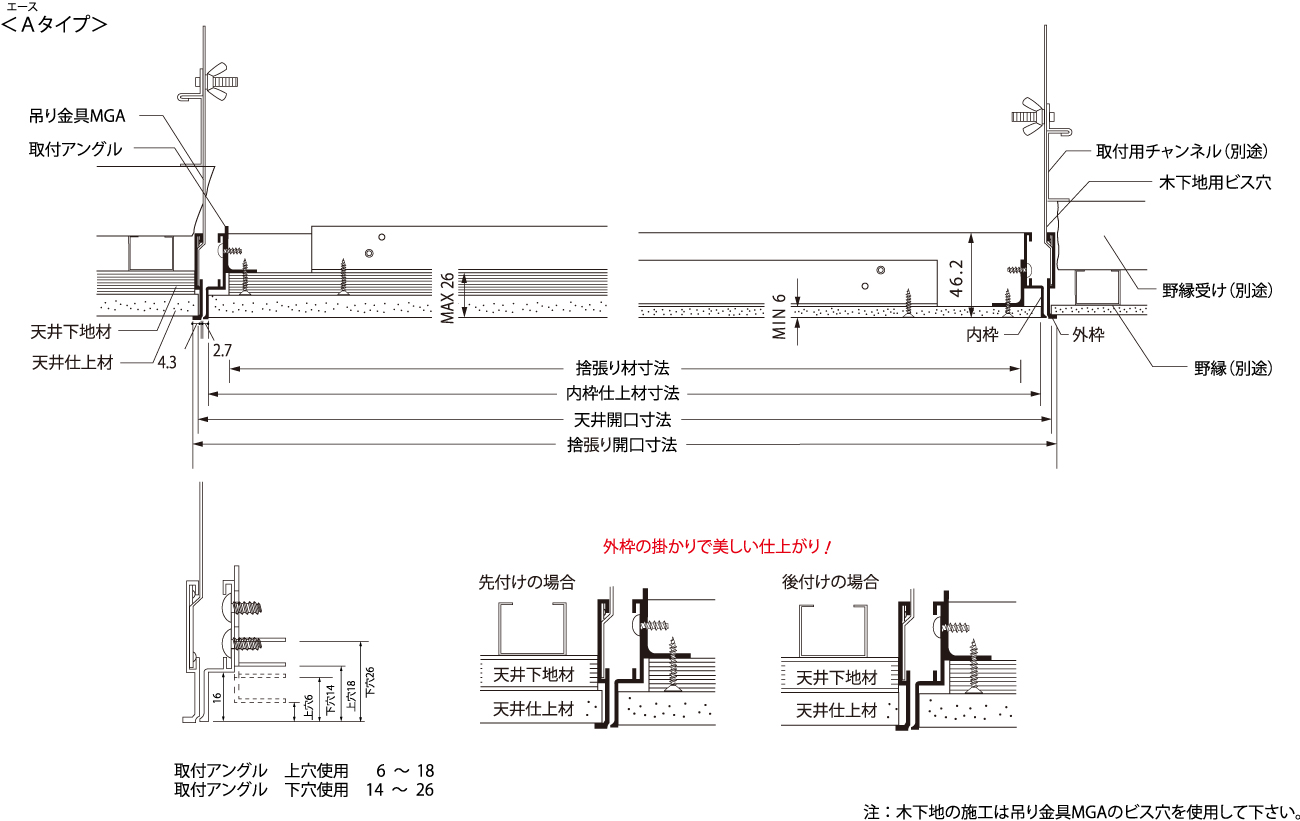

外枠取り付け方法

 ・・・ Ａ(エース)タイプ (吊り金具を取付用チャンネルにかませて固定)
ビスは使用しません。
内枠ボードの固定 ・・・ 取付アングル



こちらをクリックするとPDFにて施工方法をご覧いただけます。
CADデータはこちらからダウンロードして下さい。
吊り金具方式(Ａタイプ)は、(一社)公共建築協会より評価されております。＜評価第971-02600704号＞
外枠の取付けはすべて吊り金具式です。吊り金具は、ビス止めなしで施工できます。

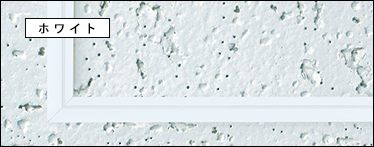

ホワイトは電解着色品です。
価格には、工賃、運賃、消費税は含まれておりません。
商品改良のため、変更または廃版にすることがございます。
