ＥＸ見切 （塩ビ）
[横揺れ縦揺れ対応型]＜先付けタイプ＞（色：白）

次ページへ ＞＞

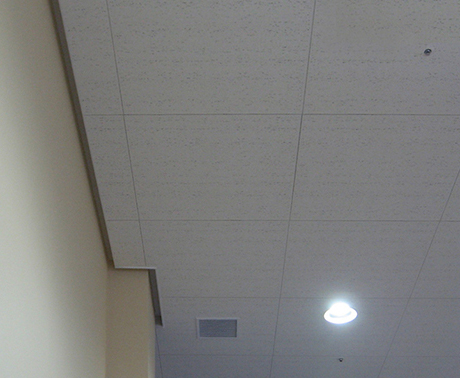

最大各方向９０ｍｍの揺れに対応！ 下り壁もきれいにおさまる！
下記のボタンをクリックで、YouTube動画をご覧いただけます。
youtube
YouTubeではこの他にもいくつかの動画をご覧いただけます。
目透かし仕上げとなります。
品　名 コード 長　さ
梱包数
価　格
(/本)		 断面図

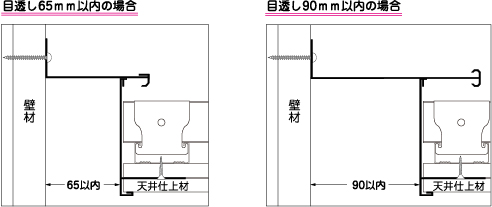

●目透かし６５ｍｍ以内の場合

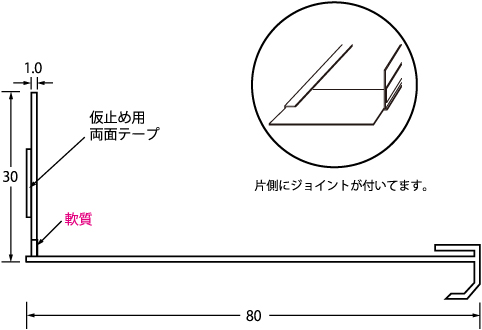

ＥＸ
アングル
８０		 150-0080 1820mm
10本
1,800円
●目透かし９０ｍｍ以内の場合
ＥＸ
アングル

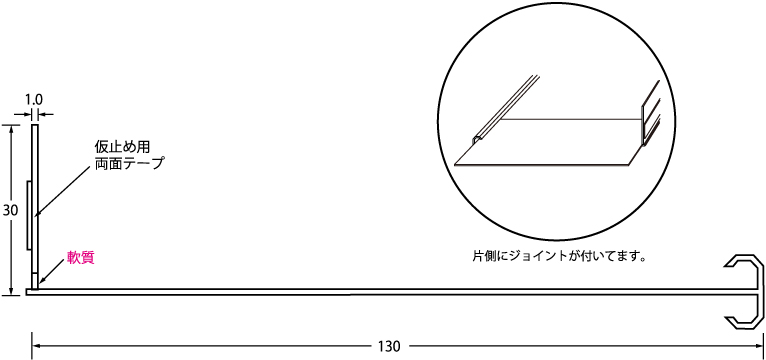

１３０		 150-0130 1820mm
10本
2,400円
ＥＸ

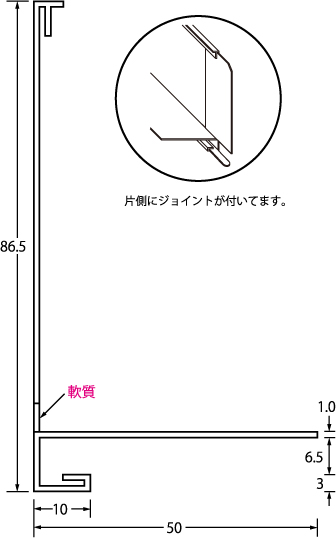

見切７		 151-0065 1820mm
5本
2,520円

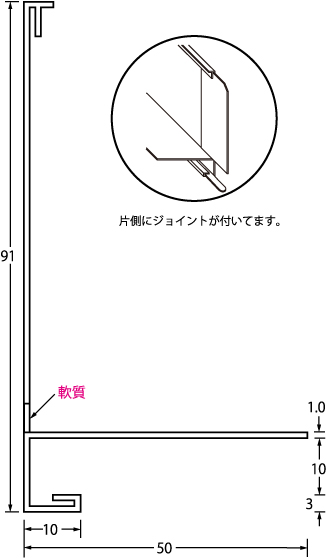

ＥＸ
見切１０		 151-0100 1820mm
5本
2,520円

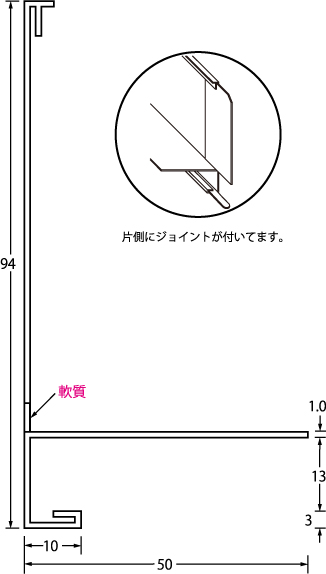

ＥＸ
見切１３		 151-0130 1820mm
5本
2,640円

次ページへ ＞＞

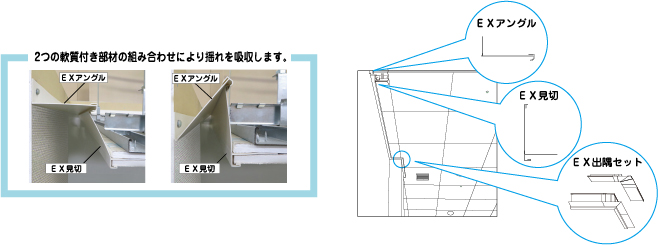

ex_description
ex_sekourei1802

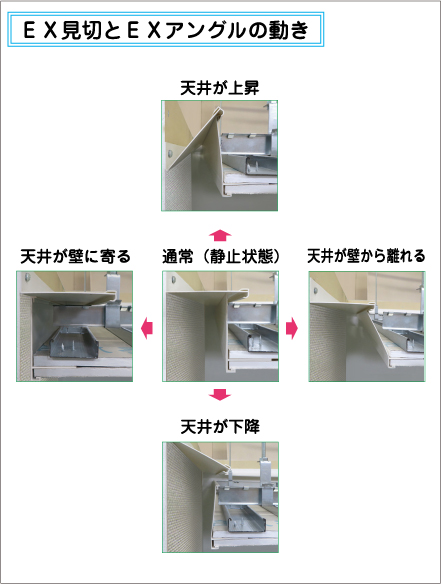

ex_angle_ugoki1802

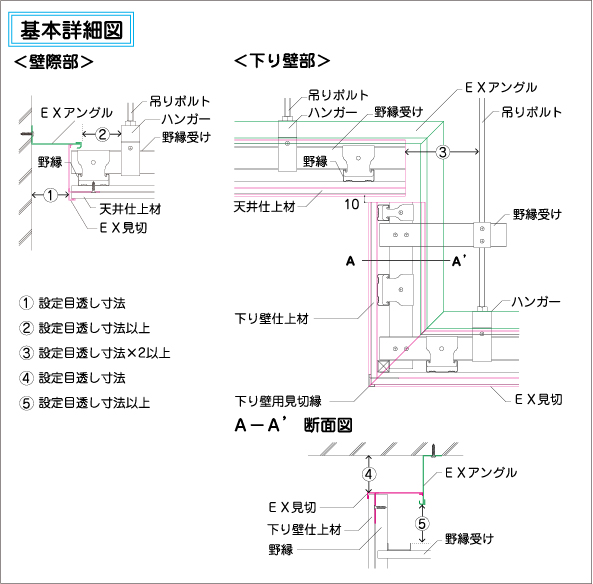

ex_angle_kihonshousi
ex_description
ex_description
CADデータはこちらからダウンロードして下さい。
価格には、工賃、運賃、消費税は含まれておりません。
商品改良のため、変更または廃版にすることがございます。

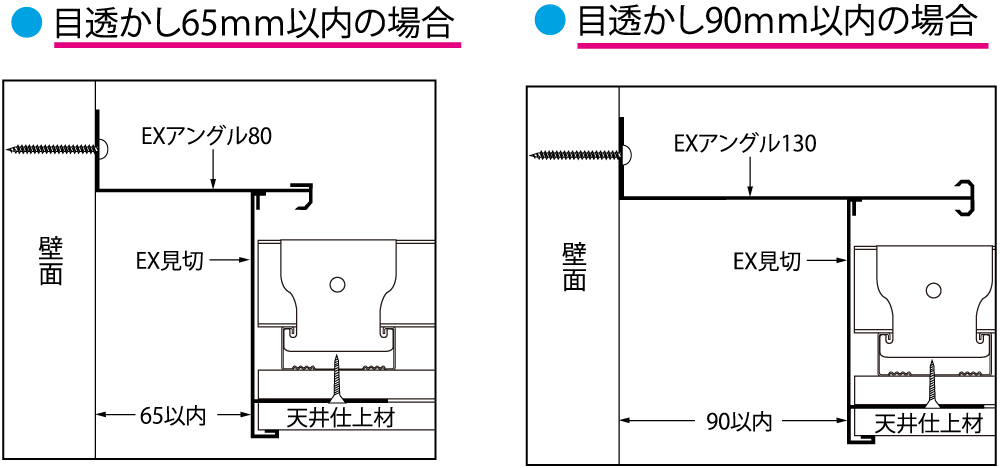

ＥＸアングル８０とＥＸ見切の組み合わせの場合、目透かし寸法６５ｍｍ以内になる様、軽量下地施工を行ってください。
ＥＸアングル１３０とＥＸ見切の組み合わせの場合、目透かし寸法９０ｍｍ以内になる様、軽量下地施工を行ってください。
＜ＥＸアングルの取付け＞ 〜仮止め用両面テープと、ナベ頭のビスで取り付けます。
壁面の下地は平滑に仕上げて下さい。(不陸が大きい場合、波打ちが発生するおそれがあります。)
壁面は天井高より１５０ｍｍ程度上方まで仕上げてください。
ＥＸアングルは温度により伸縮するため、予め伸びを考慮して本体同士及び役物のジョイント部で隙間を確保してください。
（冬期施工の場合：２ｍｍ、夏期施工の場合：なし）
製品の裏面側の仮止め用両面テープの離型紙をはがし、壁面に強く押し付け取り付けて下さい。
ナベ頭のビスを使用し、ビス間隔は、壁下地材の間隔でビス留めして下さい。

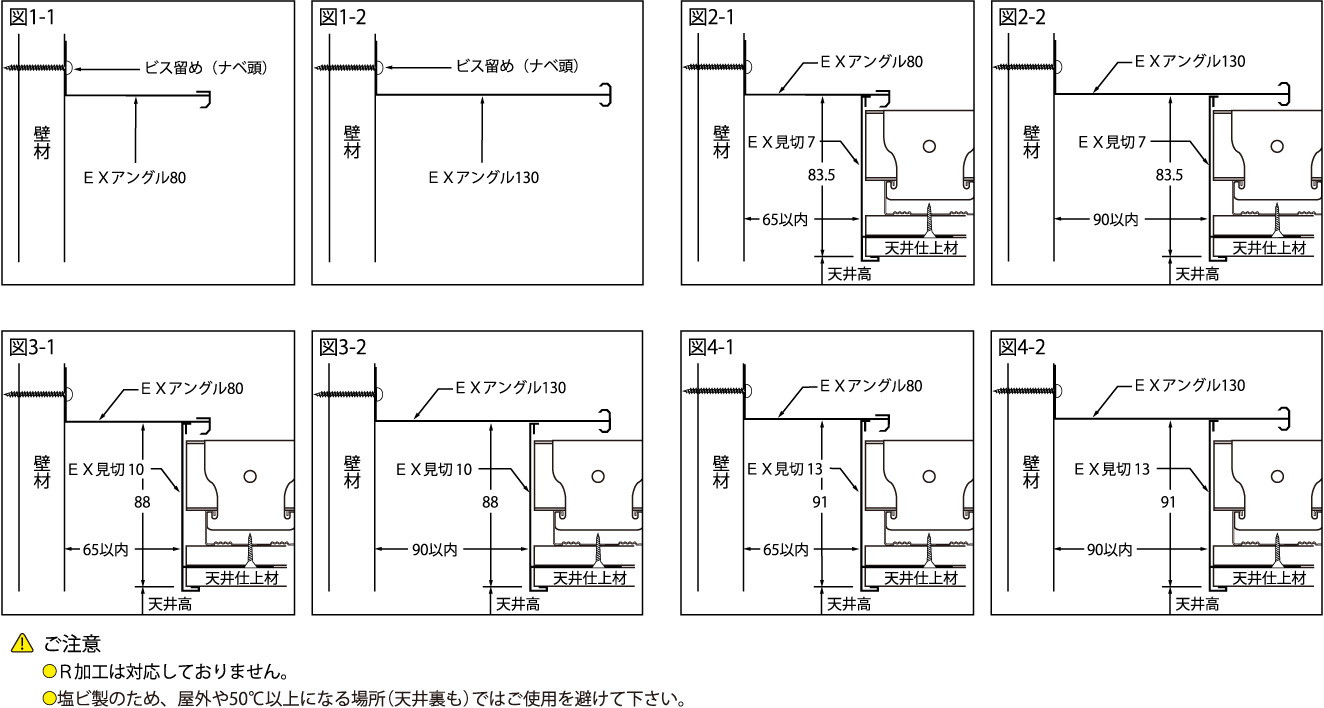

   (推奨３０３ｍｍ)(図１ー１)(図１ー２)
モルタル下地の場合、両面テープの接着が弱い箇所には変成シリコーン樹脂系接着剤を併用して下さい。
ＥＸ見切７を取付ける場合・・・・天井高より+８３.５ｍｍに取付けして下さい。(図２−１)(図２−２)
ＥＸ見切１０を取付ける場合・・・天井高より+８８ｍｍに取付けして下さい。(図３−１)(図３−２)
ＥＸ見切１３を取付ける場合・・・天井高より+９１ｍｍに取付けして下さい。(図４−１)(図４−２)
ご注意：塩ビ製のため、屋外や５０℃以上になる場所（天井裏も）ではご使用を避けて下さい。
＜ＥＸ見切の取付け＞
下地材にビスで留めて下さい。
立ち上がり部に軟質材を配設しているため、軟質塩ビ材の性質上内側への多少の傾きや波打ちが生じる場合が
   ありますのでご了承下さい。
ＥＸ見切は温度により伸縮するため、予め伸びを考慮して本体同士及び役物のジョイント部で隙間を確保してください。
